1、  砂眼（或白灰）鑄件的致命缺陷，重則報廢。要做到：①、 澆口杯、直澆道、橫澆道、內澆道與鑄件封閉結合嚴密。如不嚴密，在負壓的作用下就會吸入砂子，所以裝箱者一定要精心操作，把好各關口。任何一個薄弱環節或疏忽都會造成此類缺陷。②澆注系統多刷一遍涂料以增強其強度。③涂料的強度、透氣性、剛度、耐火度、暴熱抗烈性也很重要，因為在運輸、裝填砂、震動時都會出現破壞、變形、開裂、脫落。④震實時，開始幅度要小，待填滿砂時再振幅大些。⑤澆口杯無浮砂、塵土等雜物。⑥澆注時，澆包嘴盡量靠近澆口杯，以免壓力頭過大。⑦負壓過大，使金屬液流經開裂、裂紋處時，吸入干砂和雜物可能性加大，粘砂嚴重。⑧過快的充型速度使沖刷力加大。2、  氣孔①澆注溫度低，充型前沿金屬液不能使泡沫充分分解汽 化，未分解的殘留物質來不及浮集到上面及冒口中，汽化分解生成的氣體及殘留物不能及時排出鑄型而凝固在鑄件中，另外，摸樣分解不充分，液相殘留物會堵塞涂料層，使熱解氣體排出受阻，腔內形成反壓力，充型流動性下降，凝固快。②涂料透氣性差或負壓不足，砂子透氣性差，不能及時排除型腔內的氣體及殘留物，在充型壓力下形成氣孔。③澆注速度慢，澆口杯未充滿，暴露直澆道卷入空氣，吸入雜質，形成攜裹氣孔和渣孔。④澆杯容量小，金屬液形成渦流，侵入空氣生成氣孔。⑤澆口杯及澆注系統之間的連接處密封不好，尤其是直澆道和澆口杯。在負壓作用下很容易形成夾砂及氣孔。⑥型砂粒度太細，粉塵含量高，透氣性差，負壓管道內部堵塞，造成負壓度失真，使型腔周圍的負壓值遠低于指示負壓，汽化物不能及時排出涂料層而形成氣孔或皺皮。⑦合理的澆注工藝和負壓度。消失模澆注工藝是以充滿封閉直澆道為原則，不能忽快忽慢、紊流、斷流，更不允許暴露直澆道。澆注速度，尤其是在行車提升停頓瞬間力求平衡，不斷流。進入尾期慢慢收包，使渣、氣、及汽化殘留物有充分時間浮集到澆冒口中。負壓度過大，加劇金屬液滲透粘砂，并造成附壁效應，不利于液相泡沫被涂層吸附，生成很多氣孔。適宜的負壓是排氣的保證，也是防止粘砂的措施。⑧模樣粘合應選用專用的熱熔膠或冷膠，在保證粘牢的情況下，用量越少越好。盡量避免使用汽化緩慢的乳膠。

消失模鑄造技術是用泡沫塑料制作成與零件結構和尺寸完全一樣的實型模具，經浸涂耐火粘結涂料，烘干后進行干砂造型，振動緊實，然后澆入金屬液使模樣受熱氣化消失，而得到與模樣形狀一致的金屬零件的鑄造方法。壓力消失模鑄造技術壓力消失模鑄造技術是消失模鑄造技術與壓力凝固結晶技術相結合的鑄造新技術，它是在帶砂箱的壓力灌中，澆注金屬液使泡沫塑料氣化消失后，迅速密封壓力灌，并通入一定壓力的氣體，使金屬液在壓力下凝固結晶成型的鑄造方法。這種鑄造技術的特點是能夠顯著減少鑄件中的縮孔、縮松、氣孔等鑄造缺陷，提高鑄件致密度，改善鑄件力學性能。真空低壓消失模鑄造技術真空低壓消失模鑄造技術是將負壓消失模鑄造方法和低壓反重力澆注方法復合而發展的一種新鑄造技術。真空低壓消失模鑄造技術的特點是：綜合了低壓鑄造與真空消失模鑄造的技術優勢，在可控的氣壓下完成充型過程，大大提高了合金的鑄造充型能力；與壓鑄相比，設備投資小、鑄件成本低、鑄件可熱處理強化；而與砂型鑄造相比，鑄件的精度高、表面粗糙度小、生產率高、性能好；反重力作用下，直澆口成為補縮短通道，澆注溫度的損失小，液態合金在可控的壓力下進行補縮凝固，合金鑄件的澆注系統簡單有效、成品率高、組織致密；真空低壓消失模鑄造的澆注溫度低，適合于多種有色合金。振動消失模鑄造技術振動消失模鑄造技術是在消失模鑄造過程中施加一定頻率和振幅的振動，使鑄件在振動場的作用下凝固，由于消失模鑄造凝固過程中對金屬溶液施加了一定時間振動，振動力使液相與固相間產生相對運動，而使枝晶破碎，增加液相內結晶核心，使鑄件最終凝固組織細化、補縮提高，力學性能改善。該技術利用消失模鑄造中現成的緊實振動臺，通過振動電機產生的機械振動，使金屬液在動力激勵下生核，達到細化組織的目的，是一種操作簡便、成本低廉、無環境污染的方法。半固態消失模鑄造技術半固態消失模鑄造技術是消失模鑄造技術與半固態技術相結合的新鑄造技術，由于該工藝的特點在于控制液固相的相對比例，也稱轉變控制半固態成形。該技術可以提高鑄件致密度、減少偏析、提高尺寸精度和鑄件性能。消失模殼型鑄造技術消失模殼型鑄造技術是熔模鑄造技術與消失模鑄造結合起來的新型鑄造方法。該方法是將用發泡模具制作的與零件形狀一樣的泡沫塑料模樣表面涂上數層耐火材料，待其硬化干燥后，將其中的泡沫塑料模樣燃燒氣化消失而制成型殼，經過焙燒，然后進行澆注，而獲得較高尺寸精度鑄件的一種新型精密鑄造方法。它具有消失模鑄造中的模樣尺寸大、精密度高的特點，又有熔模精密鑄造中結殼精度、強度等優點。與普通熔模鑄造相比，其特點是泡沫塑料模料成本低廉，模樣粘接組合方便，氣化消失容易，克服了熔模鑄造模料容易軟化而引起的熔模變形的問題，可以生產較大尺寸的各種合金復雜鑄件消失模懸浮鑄造技術消失模懸浮鑄造技術是消失模鑄造工藝與懸浮鑄造結合起來的一種新型實用鑄造技術。該技術工藝過程是金屬液澆入鑄型后，泡沫塑料模樣氣化，夾雜在冒口模型的懸浮劑（或將懸浮劑放置在模樣某特定位置，或將懸浮劑與EPS一起制成泡沫模樣）與金屬液發生物化反應從而提高鑄件整體（或部分）組織性能。

1999年12月20日，中國政府恢復對澳門行使主權，澳門重新納入國家治理體系，開啟了歷史發展的新紀元。澳門也成為世界觀察“一國兩制”偉大創舉的窗口。回歸25年來，澳門以祖國為堅強后盾，在向陽而生中華麗轉身，在風雨歷練中走向成熟，向世界展示具有澳門特色的“一國兩制”成功實踐的華彩篇章!

從歷史悠久的鑄造技術發展到今天的現代鑄造技術或液態凝固成形技術這不僅與金屬與合金的結晶與凝固理論研究的深入和發展、各種凝固技術的不斷的出現和提高、計算機技術的應用等有關 , 而且還與化學工業、機械制造業、制造方法和技術的發展密切相關。固技術的發展 控制凝固過程是開發新型材料和提高鑄件質量的重要途徑。 順序凝固技術、快速凝固技術、復合材料的獲得、半固態金屬鑄造成形技術等等就是集中的代表。1.順序凝固技術 所謂的順序凝固技術 ，是使液態金屬的熱量沿一定向排出 , 或通過對液態金屬施行某方向的快速凝固 , 從而使晶粒的生長( 凝固 )向著一定的方向進行 , 最終獲得具有單方向晶粒組織或單晶組織的鑄件的一種工藝方法。由于冷卻及控制技術的不斷進步,使熱量排出的強度及方向性不斷提高 , 從而使固液界面前沿液相中的溫度梯度增大 , 這不僅使晶粒生長的方向性提高 ,而且組織更細長、挺直、并延長了定向區 . 順序凝固技術已廣泛應用于鑄造 高溫合金燃氣輪機葉片的生產中 , 由于沿定向生長的組織的力學性能優異, 使葉 片工作溫度大幅度提高 , 從而使航空發動機性能提高。 順序凝固技術的最新進展 是制取單晶體鑄件 , 如單晶渦輪葉片 ,它比一般順序凝固柱狀晶葉片具有更高的 工作溫度 , 抗熱疲勞強度、抗蠕變強度和耐腐蝕性能。采用這種高溫合金單晶葉片 的航空發動機 ,有效地增加了航空發動機的推力和效率 , 使其性能大幅度提高。2. 快速凝固技術即在比常規工藝條件下的冷卻速度 （ 10-4 - 10K/S） 快得多的冷卻條件 (103 - 109 K/S) 下 ,使液態合金轉變為固態的工藝方法。它使合金 材料具有優異的組織和性能 , 如很細的晶粒 ( 通常 <0.1-0.01 um>甚至納米級的晶粒 ) , 合金元偏析缺陷和高分散度的超細析出相 , 材料的高強度、高韌性等。 快速凝固技術可使液態金屬脫開常規的結晶過程 (形核和生長) , 直接形成非晶結構的固體材料 , 即所謂的金屬玻璃。此類非晶態合金為遠程無序結構 ,具有特殊的電學性能、磁學性能、電化學性能和力學性能 ,己得到廣泛的應用。如用作控制變壓器鐵心材料、計算機磁頭及外圍設備中零件的材料、纖焊材料等?？焖倌陶找媸艿蕉喾降闹匾?。3.復合材料 制備凝固技術的另一發展是用于復合材料的制備口所謂復合材料 , 就是在非金屬或金屬基體中引人增強相或特殊成分 ,通過控制凝固使增強相按所希望的方式分布或排列的一種具有特殊性能的材料。由于復合材料的基體 具有較高的斷裂性 , 加上增強相的存在 ,故能表現出與普通單相組織材料不同的性能 , 如高強度、良好的高溫性能和抗疲勞性能 , 已發展了多種制取復合材料的工藝方法 ,如結合順序凝固技術制備自生復合材料。此領域的應用前景將越來越廣。4. 半固態鑄造半固態金屬鑄造成形技術經過 20 多年的研究及發展 , 已進入工業應用階段。其原理是在液態金屬的凝固過程中進行強烈的攪拌 (可以采用機械、電磁或其它方式 ) , 使普通鑄造易于形成的樹枝晶網絡骨架被打碎而形成分散的顆粒狀組織形態 , 從而制得半固態金屬液 ,它具有一定的流動性 ,然后可利用常規的成形技術如壓鑄、擠壓、模鍛等成形生產坯料或鑄件。半固態金屬鑄造成形克服了傳統鑄造成形易產生的縮孔、縮松、氣孔及尺寸偏差等缺點, 具有成形溫度低, 延長模具壽命 , 節約能源 , 改善生產條件和環境 , 提高鑄件質量 ( 減少氣孔和凝固收縮 ) ,減少加工余量等許多優點。半固態金屬成形工藝將成為 21 世紀極具發展前途的近凈形化成形技術之一。

早期中國商朝的重875公斤的司母戊方鼎，戰國時期的曾侯乙尊盤，西漢的透光鏡，都是古代鑄造的代表產品。 早期的鑄件大多是農業生產、宗教、生活等方面的工具或用具，藝術色彩濃厚。那時的鑄造工藝是與制陶工藝并行發展的，受陶器的影響很大。發展中國在公元前513年，鑄出了世界上最早見于文字記載的鑄鐵件－晉國鑄型鼎,重約270公斤。歐洲在公元八世紀前后也開始生產鑄鐵件。鑄鐵件的出現，擴大了鑄件的應用范圍。例如在15～17世紀，德、法等國先后敷設了不少向居民供飲用水的鑄鐵管道。18世紀的工業革命以后，蒸汽機、紡織機和鐵路等工業興起，鑄件進入為大工業服務的新時期，鑄造技術開始有了大的發展。近代進入20世紀，鑄造的發展速度很快，其重要因素之一是產品技術的進步 ，要求鑄件各種機械物理性能更好，同時仍具有良好的機械加工性能；另一個原因是機械工業本身和其他工業如化工、儀表等的發展，給鑄造業創造了有利的物質條件。如檢測手段的發展，保證了鑄件質量的提高和穩定，并給鑄造理論的發展提供了條件；電子顯微鏡等的發明，幫助人們深入到金屬的微觀世界，探查金屬結晶的奧秘，研究金屬凝固的理論，指導鑄造生產。當代鑄造業的發展，鑄造是現代機械制造業的基礎工藝之一，因此鑄造業的發展標志著一個國家的生產實力。據2008年統計，我國年產鑄件3350萬噸，是世界鑄造第一大國。隨著我國鑄造產業的不斷發展，國內鑄造產業將打造“四有”創新企業，即有創新思想、創新計劃、創新的制度和體系以及創新的工作方式。而在轉型升級方面，則要打造具有六大特征的新型企業：一，制造前端市場研發和后端服務變大，制造環節縮小的業務模式創新的企業。二，從賣商品轉變到賣方案，提供完整解決方案的企業。三，以智能和集成為標志的數字化企業。四，三五年翻一番的速度型企業。五，先進科技、綠色制造、持續創新的企業。六，打造高端產品、精品，引導消費、品牌制勝的企業。這樣的產業革新，相信我國鑄造業未來將更加輝煌，美好的未來，我們拭目以待。

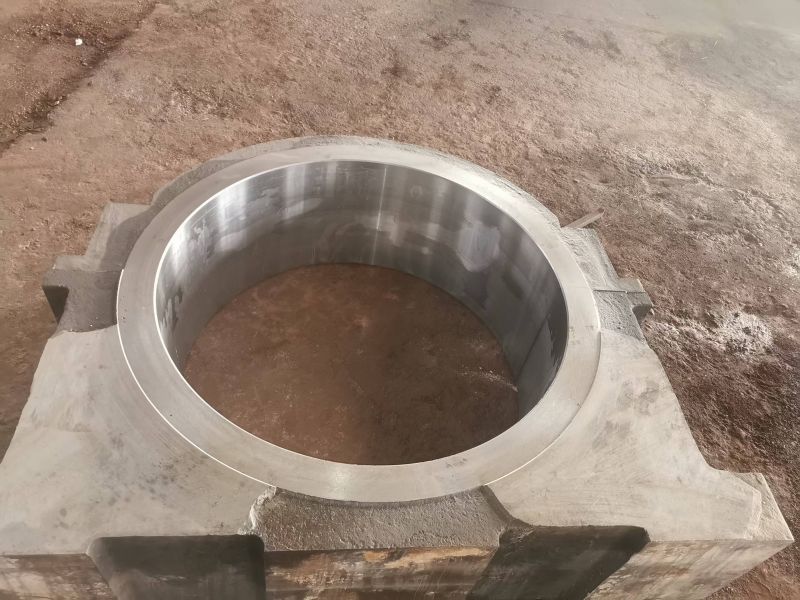

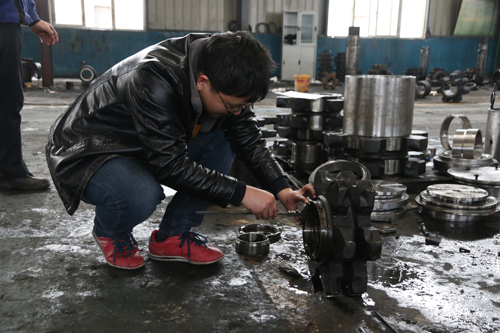

影響鑄件質量的因素很多： 第一是鑄件的設計工藝性。進行設計時，除了要根據工作條件和金屬材料性能來確定鑄件幾何形狀、尺寸大小外，還必須從鑄造合金和鑄造工藝特性的角度來考慮設計的合理性，即明顯的尺寸效應和凝固、收縮、應力等問題，以避免或減少鑄件的成分偏析、變形、開裂等缺陷的產生。 第二要有合理的鑄造工藝。即根據鑄件結構、重量和尺寸大小，鑄造合金特性和生產條件，選擇合適的分型面和造型、造芯方法，合理設置鑄造筋、冷鐵、冒口和澆注系統等。以保證獲得優質鑄件。 三是鑄造用原材料的質量。金屬爐料、耐火材料、燃料、熔劑、變質劑以及鑄造砂、型砂粘結劑、涂料等材料的質量不合標準，會使鑄件產生氣孔、針孔、夾渣、粘砂等缺陷，影響鑄件外觀質量和內部質量，嚴重時會使鑄件報廢。 第四是工藝操作，要制定合理的工藝操作規程，提高工人的技術水平，使工藝規程得到正確實施。 　　鑄造生產中，要對鑄件的質量進行控制與檢驗。首先要制定從原材料、輔助材料到每種具體產品的控制和檢驗的工藝守則與技術條件。對每道工序都嚴格按工藝守則和技術條件進行控制和檢驗。最后對成品鑄件作質量檢驗。要配備合理的檢測方法和合適的檢測人員。一般對鑄件的外觀質量，可用比較樣塊來判斷鑄件表面粗糙度；表面的細微裂紋可用著色法、磁粉法檢查。對鑄件的內部質量，可用音頻、超聲、渦流、X射線和γ射線等方法來檢查和判斷。
